EC570 --- 高性能矢量变频器

EC570变频器是EC5系列变频器家族中的高性能标准传动产品,按照尺寸划分为10个规格,功率范围覆盖2.2到355KW,是中高端OEM、系统集成商的理性选择。

  • 产品概要

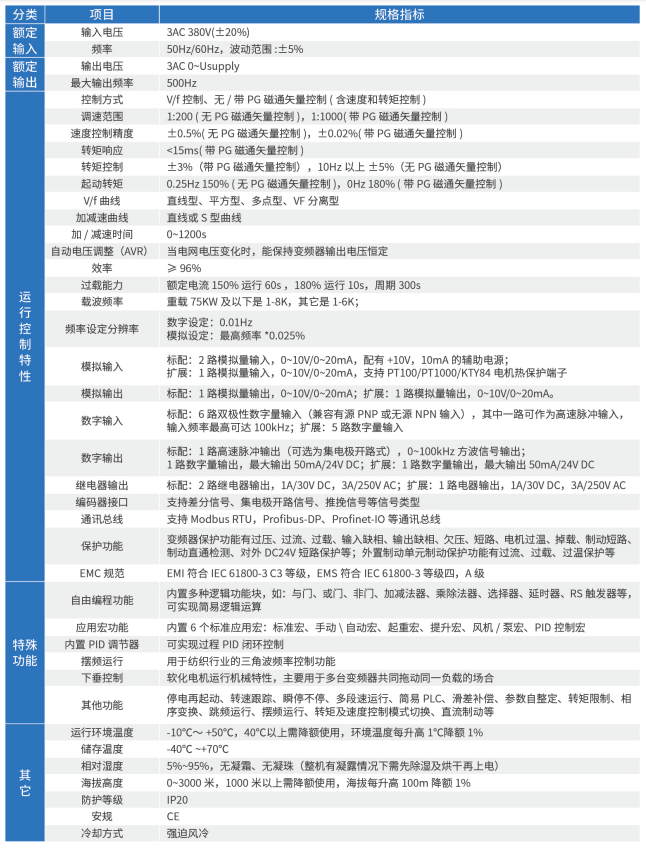

  • 技术参数
  • 应用范围
  • EC570是E-CONVERT产品家族里高性能矢量型变频器产品,功率范围为2.2~ 355kW。其设计宗旨是为冶金、陶瓷、造纸、纺织、起重、化工、线缆、玻璃、橡塑、印刷、包装、食品、医药、风机/泵等多个行业用户提供行业适用性强的高性能、高可靠性、高性价比的交流传动产品,其设计采用模块化、开放性的设计理念, 是中高端OEM、系统集成商的理想选择。

    应用特点

    1.卓越的动静态性能指标

    卓越的动静态性能指标达到国际先进水平,如:转速精度为±0.003%,转矩精度为±1%,转速响应为70ms,转矩应为15ms。



    2.可靠的设计理念:

    a 高功率体积比设计

    行业中领先的功率体积比设计,比一般变频器体积减少30%~40%,非常适合并排紧凑安装。



    b 内置C3级滤波器

    有效抑制工业环境下电磁辐射干扰,保障产品稳定运行,同时也显著降低变频器对其他设备的电磁辐射干扰。



    c 集成直流电抗器

    18.5KW以上内置直流电抗器有效提升功率因数,大幅减小电流畸变(THD<40%),减小输入电流有效值,提高运行效率,提升产品可靠性。



    d 独立风道设计

    将变频器散热风道与电子元器件所在区域进行隔离,有效防止外界污染物进入,提高产品在恶劣环境下的适应性,延长使用寿命。



    e 法兰嵌入式安装

    在法兰嵌入式安装方式下,可将变频器产生的热量移出电气柜体外,大幅减少变频控制柜内热量的产生,易于用户电气柜散热设计。



    f 耐恶劣环境设计

    高标准、高质量的元器件和具有防尘、防潮和防腐蚀的三防漆喷涂工艺极大地提升了产品可靠性,确保了产品在恶劣环境下的安全运行。



    g 易维护的模块化风扇设计

    长寿命、低噪音、高效率的风扇采用模块化设计,既保障系统安静平稳运行,又能实现易拆卸、易维护、易更换。



    3.丰富的易用功能

    a 方便快捷的宏应用

    EC570根据六种典型工况应用,设计了六种应用宏,用户可根据不同应用选择对应的宏即可快速完成参数设置,避免了繁琐的参数设置过程,最大限度减少调试工作量,节约调试时间。



    b强大的自由编程功能

    EC570集成了常规自由功能块,如加、减、乘、除、与、或、非、选择器、分配器、延时器、RS触发器等。 用户可以运用这些自由功能块来实现基本逻辑运算,从而实现一些PLC的功能,降低了用户的系统成本。



    C 开放式的DP通讯字位自定义功能

    在DP通讯控制下,EC570可利用自有编程功能,可编辑出与其他品牌变频器相同DP通讯的字位,变频器替代时勿需修改PLC程序。



    D内置多用途PID调节器

    PID调节器给定值和反馈值可由手动输入、模拟量、通讯等多种方式输入,在基准速度上附加PID运算结果,可对张力、压力和温度等对象进行快速调节,极其适用于拉丝机、线缆机械、包装机械、风机、泵等设备的过程PID控制场合。


  • 1.JPG

  • EC570采用全新一代矢量控制模式,可轻松实现无/带速度传感器场合的各种变频调速应用,EC570特别适合但不限于以下几类应用:
